概念

触发器,Flip-Flop,简称FF,是能够存储1位二进制信号的基本单元电路。

$$
\begin{align*}
&\text{按触发方式分类} \begin{cases}
\text{直接触发} \\
\text{电平触发} \\
\text{脉冲触发} \\
\text{边沿触发}
\end{cases} \\
&\text{按逻辑功能分类} \begin{cases}
\text{SRFF} \\
\text{JKFF} \\
\text{DFF} \\
\text{TFF 和 T’FF}
\end{cases}
\end{align*}
$$

同步SR触发器(电平触发方式)

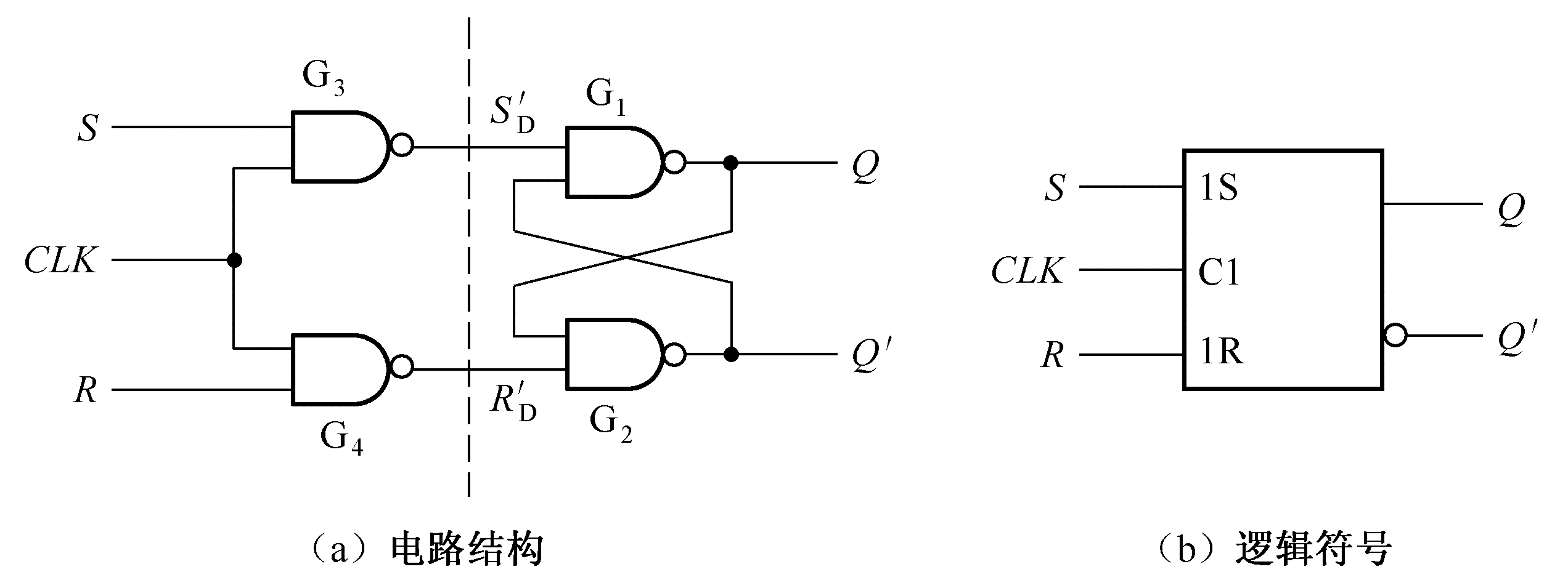

同步SRFF

特性方程

$$
\begin{cases}
Q^* = S + R’Q \\
SR = 0
\end{cases}
$$

特性表

CLK S R Q Q* 功能
0 X X 0 0 保持
0 X X 1 1
1 0 0 0 0 保持
1 0 0 1 1
1 1 0 0 1 置1
1 1 0 1 1
1 0 1 0 0 置0
1 0 1 1 0
1 1 1 0 1* 未定义
1 1 1 1 1*

状态图

stateDiagram-v2 0 --> 1: SR=10 1 --> 0: SR=01 0 --> 0: S=0 1 --> 1: R=0

同步D触发器(电平触发方式)

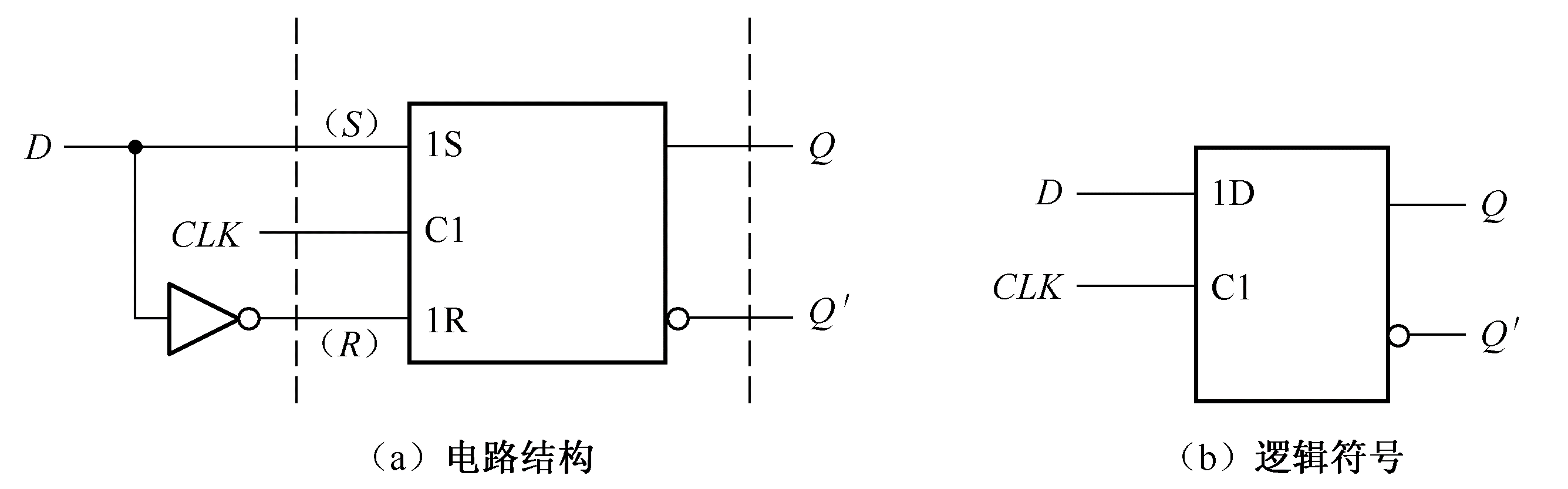

同步DFF

特性方程

$$
Q^*=D
$$

特性表

CLK D Q* 功能
0 X Q 保持
1 0 0 置0
1 1 1 置1

状态图

stateDiagram-v2 0 --> 1: D=1 0 --> 0: D=0 1 --> 0: D=0 1 --> 1: D=1

主从SR触发器(脉冲触发方式)

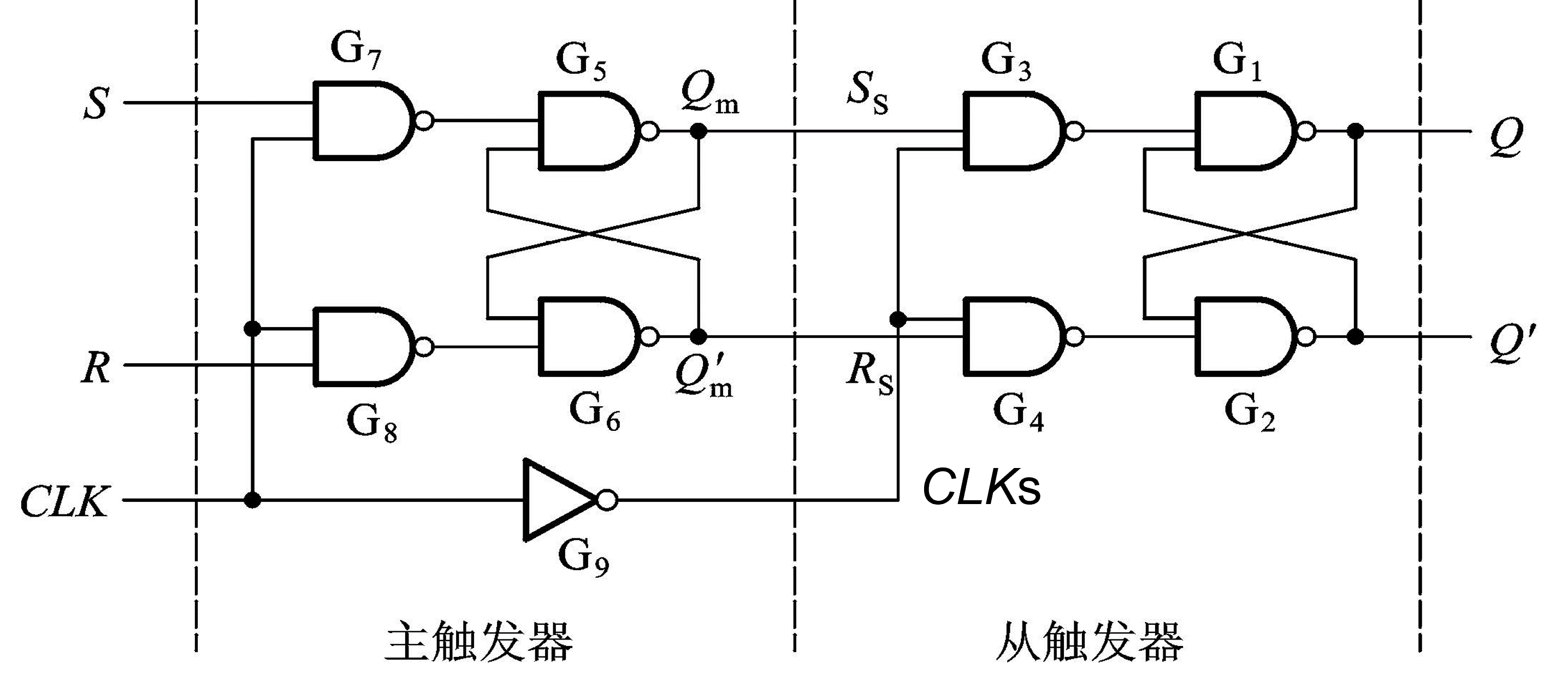

主从SR触发器电路图1

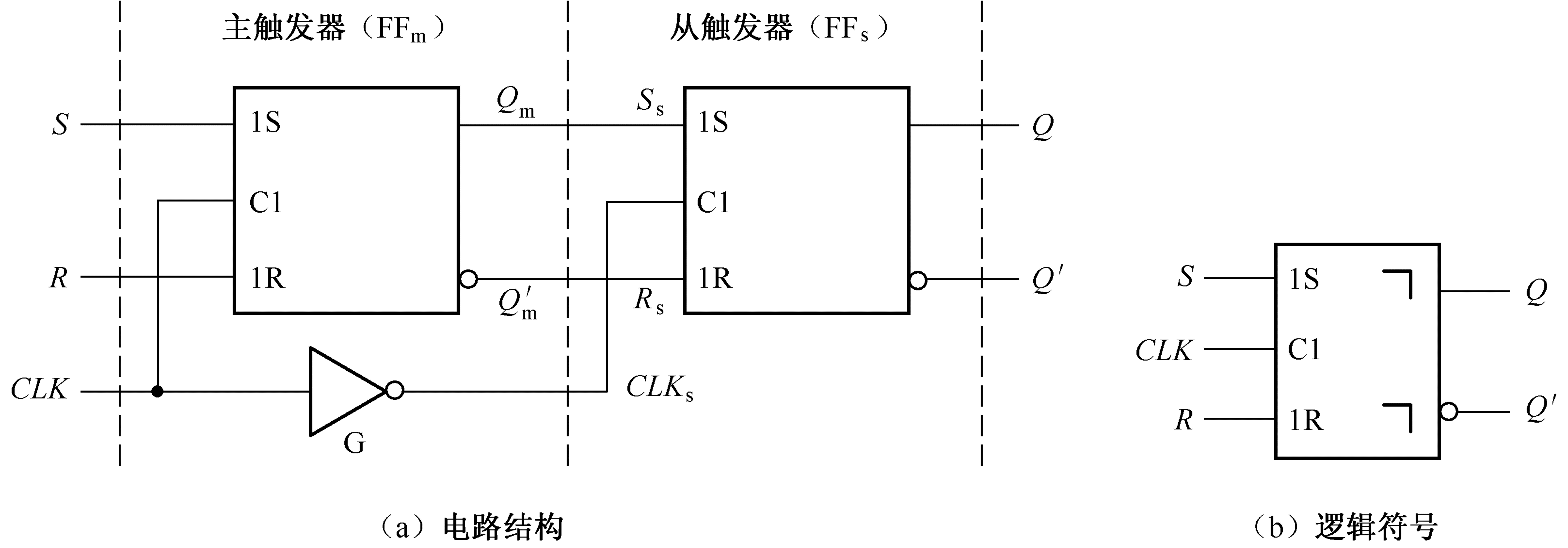

主从SR触发器电路图2

特性方程

特性方程与同步SRFF相同,区别在于触发方式。
\begin{cases}
Q^* = S + R’Q \\
SR = 0
\end{cases}

特性表

CLK S R Q* 功能
X X X Q 保持
下降沿 0 0 Q 保持
下降沿 1 0 1 置1
下降沿 0 1 0 置0
下降沿 1 1 1* 未定义

状态图

stateDiagram-v2 0 --> 1: SR=10 1 --> 0: SR=01 0 --> 0: S=0 1 --> 1: R=0

主从JK触发器(脉冲触发方式)

主从JK触发器电路图
主从JK触发器逻辑符号

特性方程

$$
Q^* = JQ’ + K’Q
$$

特性表

CLK J K Q Q* 功能
X X X X Q 保持
下降沿 0 0 0 0 保持
下降沿 0 0 1 1 保持
下降沿 0 1 0 0 置0
下降沿 0 1 1 0 置0
下降沿 1 0 0 1 置1
下降沿 1 0 1 1 置1
下降沿 1 1 0 1 翻转
下降沿 1 1 1 0 翻转

状态图

stateDiagram-v2 0 --> 1: J=1 0 --> 0: J=0 1 --> 0: K=1 1 --> 1: K=0

边沿触发D触发器

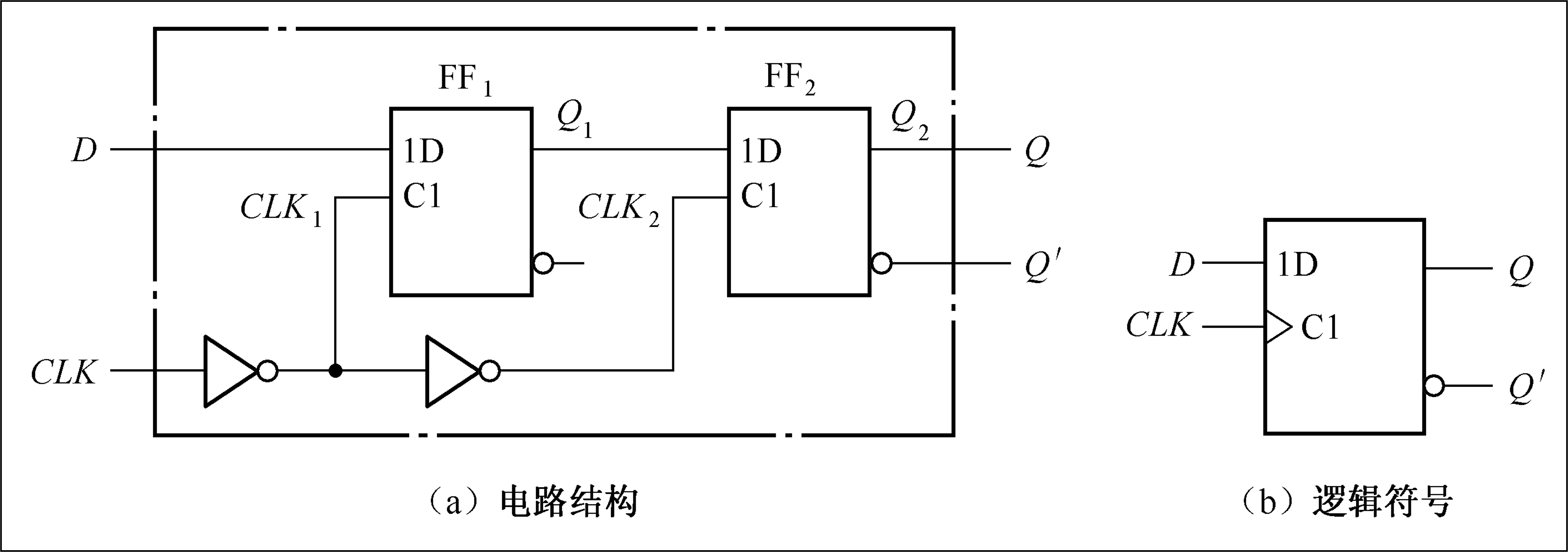

边沿触发D触发器电路图

特性方程

$$
Q^* = D
$$

特性表

CLK D Q* 功能
X X Q 保持
上升沿 0 0 置0
上升沿 1 1 置1

状态图

stateDiagram-v2 0 --> 1: D=1 0 --> 0: D=0 1 --> 0: D=0 1 --> 1: D=1

边沿触发T触发器

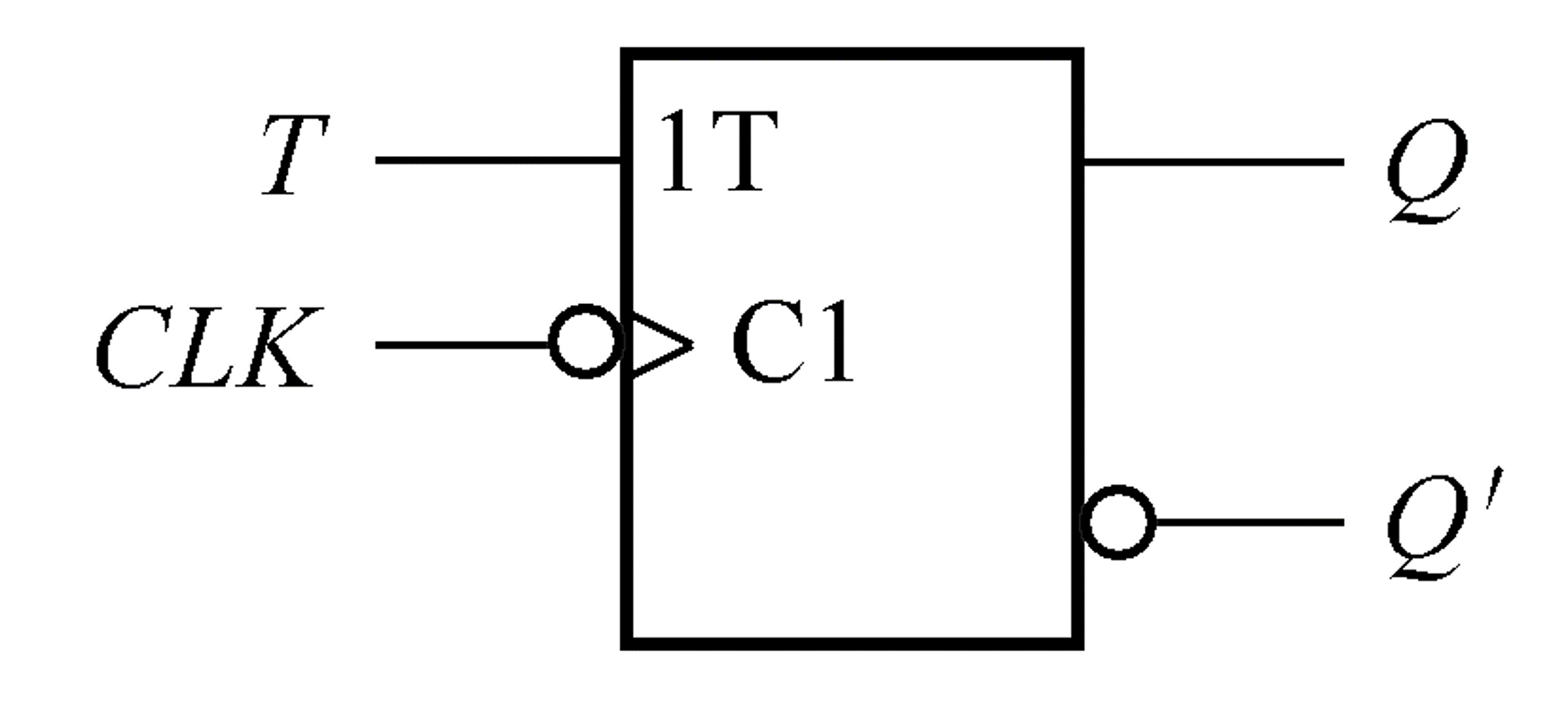

边沿触发T触发器逻辑符号

特性方程

$$
Q^* = TQ’ + T’Q
$$

特性表

CLK T Q Q* 功能
X X X Q 保持
下降沿 0 0 0 保持
下降沿 0 1 1 保持
下降沿 1 0 1 翻转
下降沿 1 1 0 翻转

状态图

stateDiagram-v2 0 --> 0: T=0 0 --> 1: T=1 1 --> 0: T=1 1 --> 1: T=0
